【水槽长度】:4500-14300mm
【螺旋直径】:500-3000mm
【应用范围】:水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业
【适用物料】:石英石、金矿石、铁矿石、铜矿石、矿砂、矿浆、细泥、水泥熟料、磁黄铁矿等

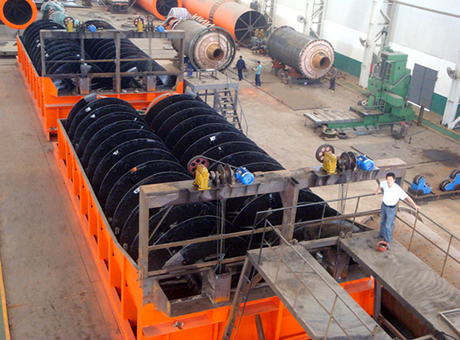

螺旋分级机又称分级机,多用在选矿生产线上的球磨机之后,利用固体物料比重不同、沉淀速度有差异的原理达到物料的分级、脱泥、洗净效果。该设备汲取了德国好的技术,并融合了国内传统分级机特点,因此结构更为特别、性能方面也得到了质的提升。另外,该设备可适用物料范围更广,不仅包括金矿、铁矿、铜矿、银矿、钼矿、锡矿等金属矿石,而且对于石英石、石灰石、水泥熟料、细泥等物料也同样有着良好的分级效果。

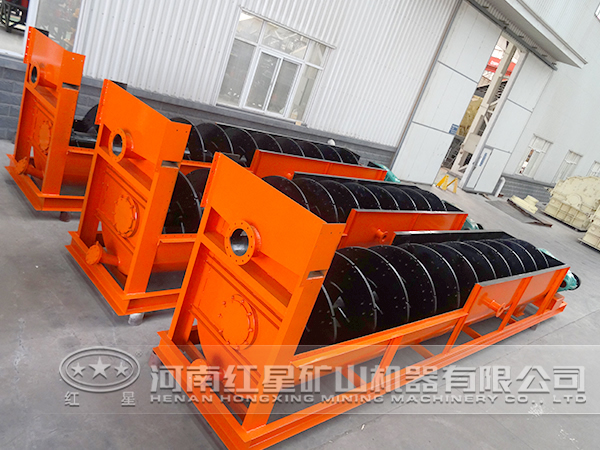

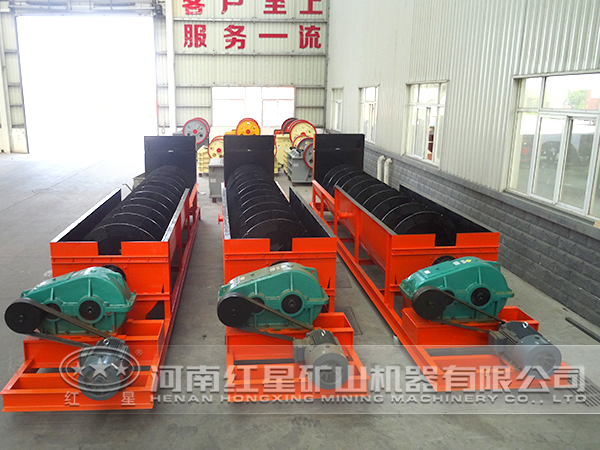

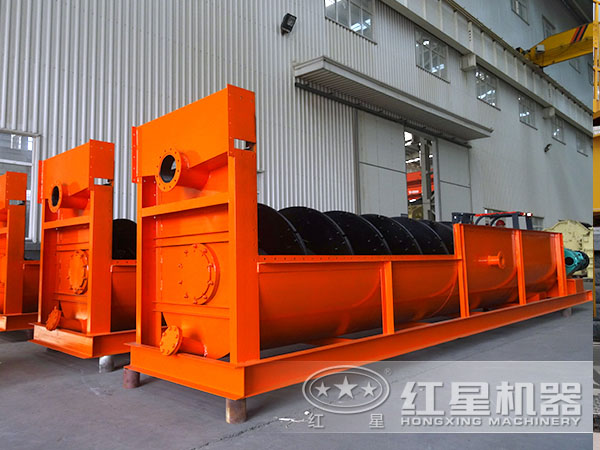

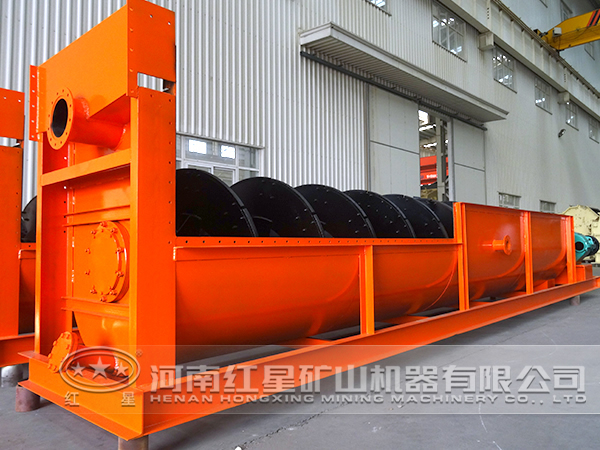

螺旋分级机结构设计比较简单,通常是由传动装置、螺旋体、槽体、升降机构、下部支座(轴瓦)和排矿阀组成。
1、投资费用少:在保持规格、产量一致的情况下,其体积缩小25%,减少空间占地面积,继而减少基础投资3-10万元;
2、操作简单:系统化的结构设计,各组成部件配置融洽,操作起来更加简单方便,安全性也提升至100%;
3、运营花钱少:耗能量低、故障少,每年减少的维修及电费成本就将近12万元左右,运营成本较其他设备降低30%;
4、使用寿命长:采用了德国引进的新的型瓦片内衬,耐磨使用,底座、机体等也选用优质钢材,质量更牢靠,使用寿命较其他设备延长3-5年;
5、分级效果好:洗净度高、分级效果佳,可将物料合理有效的分选成多个不同等级,且石粉质量控制方式较为简单;
6、价格实惠:螺旋分级机价格更经济实惠,较市场上其他同类产品便宜5%-10%左右,性价比超高。
螺旋分级机有一些日常保养及操作要点,需引起用户注意,因为做好设备保养,能够更好的延长其寿命、提高其性能。
1、定期检查设备支座、轴承、密封圈等部件是否存在磨损或损坏,如若发现,及时更换,以免影响设备的正常运行;
2、减速机内部的润滑状况也要定期查看,检查其是否在油针刻线上,并保证每6个月更换一次新的润滑油;
3、在停车之前,一定要先停止供料作业,待槽体内物料全部处理干净后,方可停止设备运转;
4、螺旋体如果出现过载或卡住现象时需立即停车检查,杜绝矿浆覆盖螺旋体,避免淤塞。
螺旋分级机是借助于固体粒大小不同,比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中成溢流出,粗矿粒沉于槽底,由螺旋推向上部排出,来进行机械分级的一种分级设备。其能把磨机内磨出的料粉级加于过滤,然后把粗料利用螺旋片旋入磨机进料口,把过滤出的细料从溢流管子排出。
螺旋分级机是红星机器多年来的心血之作,不仅质量优、性能佳、价格廉、效果好,而且售后服务更贴心。公司在为您提供基本的免费运输、安装、维修、保养等服务的同时,还会有专业人员对设备使用情况定期追踪调查,一旦发现设备有产能下降情况,则会及时派人对设备改良升级,将值得信赖!欢迎大家致电咨询,您也可亲自到达我公司实地考察,地址位于河南省郑州市高新区檀香路8号。
河南郑州螺旋分级机免费咨询电话:0371-67772626。
型号 |
螺旋直径(mm) |
水槽长度(mm) |
螺旋转速(r/min) |
处理量(t/d) |
电动机功率(kw ≤) |
外形尺寸(mm≤) |
总重(t) |
||||
按返砂 |
按溢流 |
传动用 |
升降用 |
长 |
宽 |
高 |
≤ |
||||
FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 |
